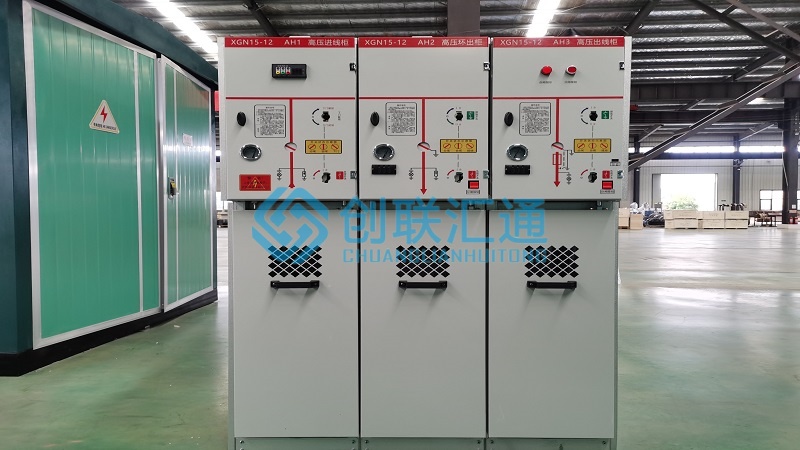

XGN15-12高压柜详解：特点及优势

XGN15-12是一种交流高压六氟化硫环网开关设备，适用于交流50Hz、额定电压12kV及以下的电力系统，主要用于电能的接受、分配和控制。"XGN"代表箱式固定交流金属封闭开关设备，"15"为设计序号，"12"表示额定电压12kV。
核心结构特点
1.绝缘与密封系统：10kV带电部件全部密封在3mm厚不锈钢板焊接而成的SF6(六氟化硫)气体绝缘气箱中，隔离外部环境。SF6气体作为绝缘和灭弧介质，具有优异的电气绝缘性能和灭弧能力。密封气箱内充以约1.4巴压力的SF6气体，采用永久密封设计，几乎无需补气维护。
2.模块化设计：负荷开关单元(C)、负荷开关-熔断器组合单元(F)、真空断路器单元(V)、母线进线单元(D)等。各单元宽度有375mm、500mm和750mm三种规格，可根据实际需求选择，扩展极为方便。柜体采用敷铝锌板或冷轧钢板经数控加工后铆接成型，防护等级达IP3X，防尘防潮。
3.内部功能分区：位于柜体顶部，连接相邻开关柜，实现电能传输。负荷开关室位于柜体中部，内置三工位SF6负荷开关，是核心控制元件；电缆室位于柜体下部(约占75%空间)，用于电缆连接、安装熔断器、接地开关和电流互感器等；操作机构室位于柜体正面，包含弹簧储能操作机构，支持手动或电动操作。
工作原理与功能
1.三工位负荷开关，集隔离开关、负荷开关、接地开关三种功能于一体的旋转式开关，具有三个稳定位置：合闸(接通电路)、分闸(隔离电源)、接地(保护检修)。采用弹簧储能操作机构，操作轻便，机械寿命长达2000次以上。
2.安全保护机制，完善的机械联锁系统，符合"五防"安全要求(防止误分误合、防止带负荷拉合隔离开关、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔)。柜后设有压力释放通道，在内部发生电弧故障时能迅速释放压力，保障人员安全。配备SF6气体压力监测装置，实时监控气体状态，确保绝缘性能。
应用场景
XGN15-12高压柜凭借其紧凑设计和高可靠性，广泛应用于：城市和农村10kV环网供电系统，作为环网节点实现双向供电；工矿企业内部配电系统，为生产线提供稳定电源；商业建筑、高层建筑、住宅小区的配电中心，支持大容量供电需求；箱式变电站高压侧，提供控制和保护功能，简化变电站结构；终端供电系统，有效防止馈线终端短路故障扩大，提高供电可靠性
产品优势
1.安全可靠：全封闭结构彻底消除触电风险，特别适合人员密集区域使用；SF6气体绝缘性能不受环境湿度、灰尘影响，即使在恶劣环境中也能稳定运行；机械联锁和三工位设计防止误操作，为运维人员提供双重保护。
2.经济高效，免维护设计：SF6气体密封寿命长达15-20年，几乎无需定期维护，大幅降低运行成本；结构紧凑，占地面积小(最小宽度仅375mm)，节省配电房空间，降低建设成本；模块化设计使扩建和改造变得简单，可根据用电负荷增长逐步扩展。
3.灵活适应：多种进线方式(左、右、上、前)和并柜方案，适应不同配电室布局；可根据需求配置不同功能单元，从简单负荷开关到高端断路器方案均可实现；可选配电动操作机构和自动化监控系统，支持智能电网和配电自动化需求。
若需了解更详细的技术参数或定制化配置方案，欢迎评论留言，咨询河南创联汇通。
